Коротко:
- Силу електричного струму позначають великою латинською літерою I.
- Одиниця виміру в системі SI — ампер, скорочено А.
- Формула: I = q / t, де q — заряд, t — час.
- Ампер — одна з семи основних одиниць SI, названа на честь Андре-Марі Ампера.
- На схемах і в розрахунках завжди пишуть I, а не A; A — лише одиниця.
- Для малих і великих значень використовують мА, мкА, кА.
Сила струму — одна з тих фізичних величин, без якої не обійтися ні в шкільній фізиці, ні в повсякденній роботі з електроприладами. Коли ми говоримо «через лампу йде 0,5 ампера» або «автомат розрахований на 16 А», ми вже користуємося і позначенням, і одиницею. Але як саме правильно писати, звідки взялася літера I і чому не можна плутати символ із одиницею виміру — розберемо спокійно і по суті.
Українські підручники фізики для 8 класу одностайно фіксують: силу струму позначають символом I і вимірюють в амперах. Це не домовленість «для зручності», а усталена міжнародна практика, закріплена в системі SI. Далі — детальніше, звідки все пішло, як правильно записувати і які помилки найчастіше роблять початківці.
Що таке сила струму і чому їй потрібен окремий символ
Сила струму — фізична величина, яка показує, який електричний заряд проходить через поперечний переріз провідника за одиницю часу. Якщо говорити простіше: скільки «електрики» протікає по проводу за секунду. Чим більше зарядів проходить, тим більша сила струму.
Саме тому їй потрібен власний символ. Без нього неможливо записати формулу, скласти рівняння чи позначити значення на схемі. У фізиці кожна основна величина має свою літеру: маса — m, швидкість — v, напруга — U. Сила струму отримала I.
У практиці викладання часто бачу, як учні плутають саме цей момент: думають, що «сила струму — це ампер», і починають писати A замість I у формулах. Насправді A — лише одиниця, а величина завжди I.
Символ сили струму: звідки взялася літера I
Літера I походить від французького словосполучення intensité du courant — інтенсивність струму. У XIX столітті саме французька школа електродинаміки задавала тон, і позначення закріпилося. Андре-Марі Ампер, на честь якого назвали одиницю, активно користувався поняттям інтенсивності, тож літера I природно увійшла в науковий обіг.
У сучасних українських підручниках (Засєкіна, Бар’яхтар, Сиротюк та інші) завжди пишуть: «Силу струму позначають символом I». Іноді в текстах зустрічається і — мала літера, але це вже для миттєвих значень змінного струму. Для постійного і загальних випадків — велика I.

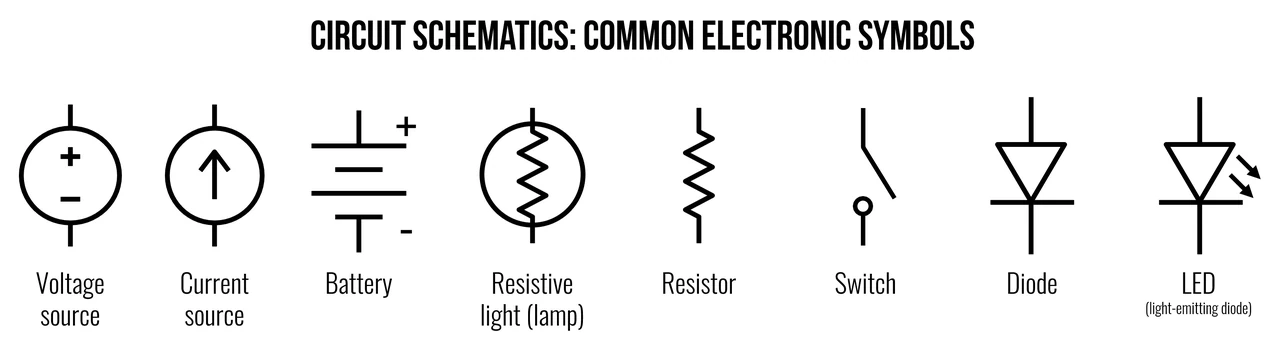

На електричних схемах сила струму теж позначається I, часто з індексами: I1, I2, Iл (лінійний струм) тощо. Одиниця А з’являється лише тоді, коли вказують числове значення: I = 2,5 А.
Одиниця виміру — ампер
Одиницею сили струму в Міжнародній системі одиниць є ампер. Позначається великою літерою А (не плутати з малою a). Ампер входить до семи основних одиниць SI поряд із метром, кілограмом, секундою, кельвіном, молем і канделою.
Названа одиниця на честь французького фізика Андре-Марі Ампера (1775–1836), одного з творців електродинаміки. До 2019 року ампер визначали через силу взаємодії двох паралельних провідників зі струмом. Зараз визначення базується на фіксованому значенні елементарного заряду: один ампер відповідає потоку приблизно 6,24·10 елементарних зарядів за секунду.
На практиці часто користуються похідними одиницями:
- міліампер (мА) = 10 А
- мікроампер (мкА) = 10 А
- кілоампер (кА) = 10 А
Для побутових приладів зазвичай достатньо амперів і міліамперів. У промисловості й енергетиці вже йдуть кілоампери.
Основна формула та зв’язок з іншими величинами
За визначенням сила струму дорівнює:
I = q / t
де q — електричний заряд (у кулонах), t — час (у секундах). Звідси одразу випливає, що 1 А = 1 Кл / 1 с.
Через закон Ома сила струму пов’язана з напругою і опором:
I = U / R
А через потужність:
I = P / U
(для постійного струму або активної потужності змінного).
Ці формули — робочий інструмент електриків і інженерів. Коли потрібно підібрати автомат захисту, переріз кабелю чи потужність трансформатора, спочатку рахують саме силу струму.
Як вимірюють силу струму

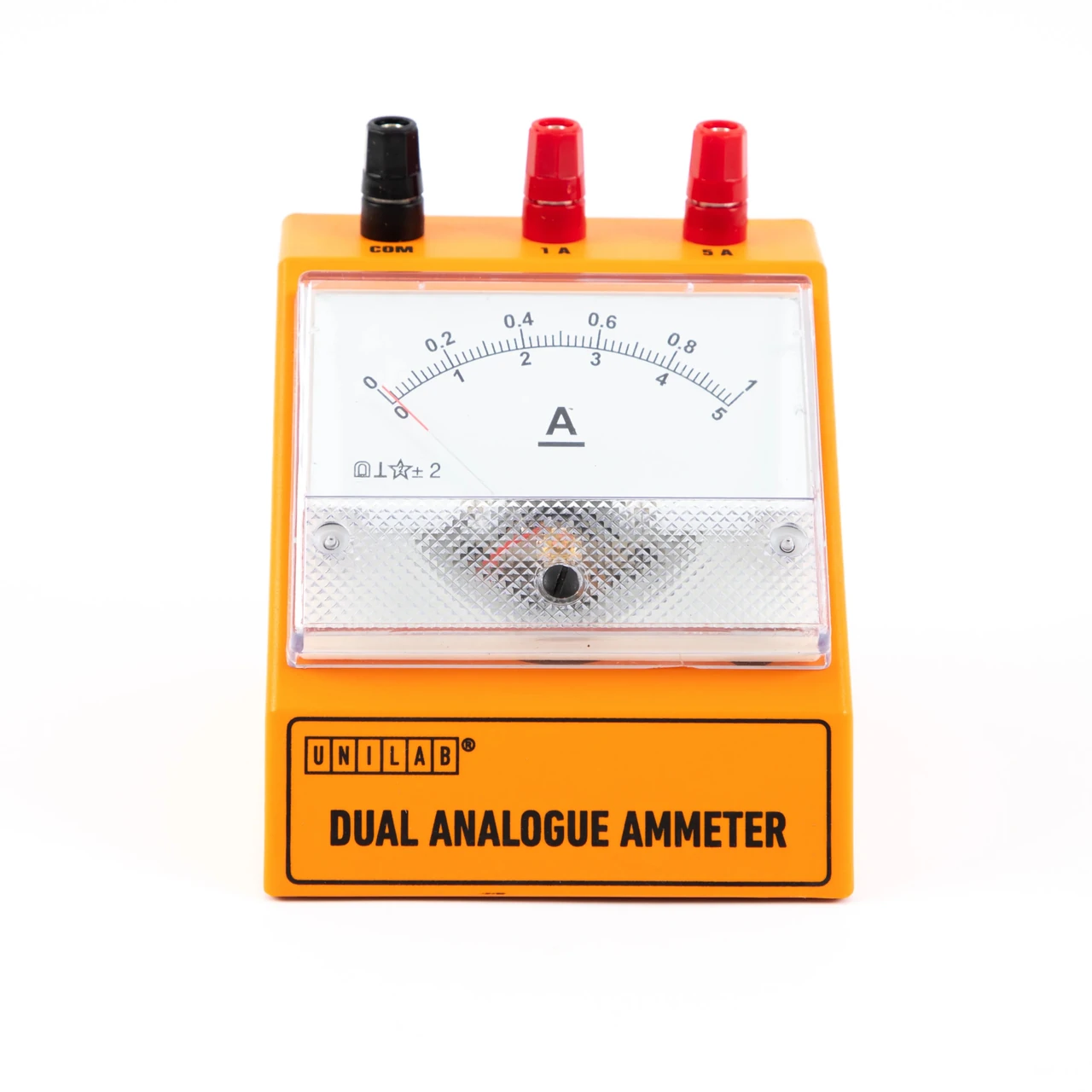

Прилад для вимірювання сили струму називається амперметр. Його вмикають послідовно в коло, щоб через нього проходив той самий струм, що й через досліджувану ділянку.
На шкалі амперметра завжди стоїть літера А або мА, мкА — залежно від діапазону. Сучасні цифрові мультиметри теж мають режим вимірювання струму, і там знову з’являється позначення A або mA.
У практиці помічав: новачки часто намагаються виміряти струм, увімкнувши амперметр паралельно, як вольтметр. Результат передбачуваний — або згоряє запобіжник у приладі, або спрацьовує захист. Правило просте: струм — послідовно, напруга — паралельно.
Типові помилки в позначенні та записі
Найпоширеніші помилки, які зустрічаються і в зошитах школярів, і в чернетках початківців-електриків:
- Пишуть A замість I у формулах. Правильно: I = 3 А, а не A = 3.
- Плутають велику I з одиницею. На схемах I — це величина, А — одиниця.
- Забувають індекси, коли в колі кілька струмів. Краще одразу I1, I2.
- Для змінного струму іноді пишуть i (малу), але в шкільних задачах майже завжди залишають I.
- Не вказують одиницю взагалі. Число без А чи мА втрачає сенс.
Ще одна дрібниця: у рукописі велику I іноді важко відрізнити від малої l або одиниці. Тому в текстах і на схемах часто використовують шрифт, де I чітко відрізняється, або додають індекс.
Практичні приклади позначення
Розглянемо кілька реальних ситуацій.
Лампочка розжарювання 60 Вт при напрузі 220 В споживає приблизно I = P / U ≈ 0,27 А. На упаковці або в характеристиках пишуть «0,27 А» або «270 мА».
Автоматичний вимикач у квартирному щитку має номінал, наприклад, 16 А. Це означає, що він розрахований на тривалий струм до 16 ампер. Якщо сила струму перевищить це значення, автомат розімкне коло.
У зарядці для телефону на корпусі можна побачити «Output: 5 V ⎓ 2 A». Тут 2 A — максимальна сила струму, яку пристрій може віддати.
У промисловості на табличках електродвигунів вказують номінальний струм Iн у амперах. Саме від цього значення підбирають кабель і захист.
Зв’язок сили струму з безпекою
Сила струму безпосередньо впливає на небезпеку ураження. Вже 1 мА людина відчуває як легке поколювання. Струм близько 10–15 мА може спричинити судоми м’язів, а 100 мА і більше — фібриляцію серця. Саме тому в побутових мережах ставлять захист, розрахований на певні значення сили струму, і використовують пристрої захисного відключення (ПЗВ), які реагують на різницю струмів у кілька десятків міліампер.
Коли ми пишемо «безпечний струм — до 1 мА», ми знову користуємося і позначенням I, і одиницею мА. Без чіткого позначення такі норми було б неможливо сформулювати.
Як правильно записувати в різних контекстах
У текстових документах і підручниках: «сила струму I = 2,4 А».
На схемах: стрілка з позначкою I або I1.
У таблицях і технічних характеристиках: колонка «Номінальний струм, А».
У формулах завжди I, навіть якщо поруч стоїть число з одиницею.
У програмах моделювання електричних кіл (наприклад, LTspice чи Multisim) змінна струму теж позначається літерою I з індексами.
За спостереженнями, ті, хто одразу звикає до правильного розділення «величина — I, одиниця — А», потім значно рідше плутаються в розрахунках і документації.
Коротко про споріднені величини
Сила струму тісно пов’язана з іншими електричними величинами:
- Напруга U (вольт) — «тиск», який змушує заряди рухатися.
- Опір R (ом) — перешкода руху зарядів.
- Потужність P (ват) — швидкість виконання роботи струмом.
- Заряд q (кулон) — кількість електрики.
Усі вони мають свої символи, і плутанина між ними виникає рідше, ніж між I та А. Але саме сила струму найчастіше стає першою величиною, з якою стикаються учні, тому правильне позначення варто закріпити одразу.
Якщо потрібно швидко перевірити себе: відкрийте будь-який шкільний підручник фізики 8 класу — там на перших сторінках розділу про електричний струм стоїть формула з літерою I і одиницею А. Це і є стандарт, який використовують і в школі, і в університеті, і на виробництві.
Тепер, коли ви бачите на схемі чи в розрахунку літеру I, ви точно знаєте: це сила струму. А коли поруч стоїть А — це вже її одиниця виміру. Таке розділення здається дрібницею, але саме воно дозволяє говорити однією мовою інженерам, електрикам і школярам по всьому світу.
Спробуйте наступного разу, коли будете дивитися на табличку приладу чи схему, свідомо відзначити: ось I, а ось А. Через кілька таких свідомих поглядів позначення закріпиться саме собою.
